CWNS系列燃气热水锅炉

产品结构图




产品图片

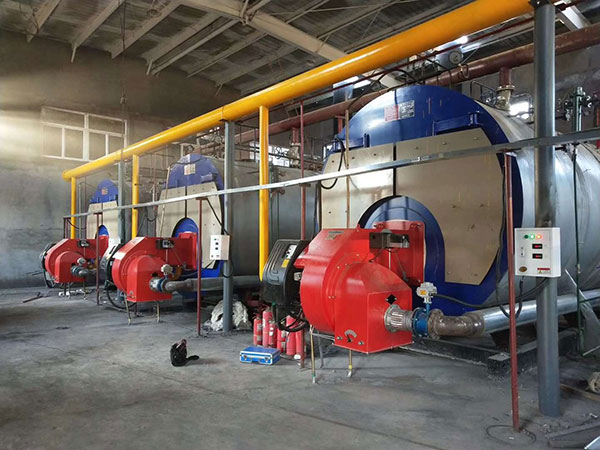

运行示意图






      CWNS型全自动燃油(气)热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置，高温烟气

依次冲刷第二及第三回程烟管，然后由后烟室经 烟囱排入大气。锅炉配置世界品牌燃烧器，采用了燃烧自动

比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有运行水温度控制、超温、超压熄火等 自

动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点，广

泛适用于企业、宾馆、医院、写字楼、民用建筑等设 施工业用汽和生活及采暖。


产品特点

1.国家专利产品

全湿背回燃室，回燃室与后管板扳边对接，锅炉全对接焊，应力低，质量更可靠。

2.大直径波纹炉胆

锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热膨胀，辐射受热面大。

3.热力充足

锅炉总受热面积足够，能充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。

4.热负荷调节能力强

锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定。

5.彻底解决热水锅炉过冷沸腾难题

科学的布置了热水锅炉的回水系统，增加了高温区受热面水侧的扰动，避免了局部区域产生过冷沸腾现象，彻

底解决了高温区管板和管端产生裂纹的难题。

6.多功能安全防爆装置

锅炉后面板上设有与炉膛连通的防爆装置，防止燃料在炉膛中发生剧烈爆燃时，泄放瞬间产生的高能量，能自

动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查、维护方便。

7.锅内检修方便

锅炉顶部设有人孔，锅炉前后端中下部分别设有独特的手孔装置，便于锅内装置及锅炉底部的检查、清理。

8.前后烟箱密封独特

烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密封材料特制，压缩性好，完全隔阻烟气的泄漏，可重

复使用。

9.压力、温度保护可靠

锅炉压力、水温设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。

10.自动控制水平领先

锅炉控制器采用西门子/德力西电气元件，性能可靠。控制器有三种形式：普通型、具有液晶显示的中英文菜

单型、人机对话远程控制的触摸屏型。


技术参数：
