10-120万大卡 立式燃煤有机热载体炉
发布时间：
专题：有机热载体炉

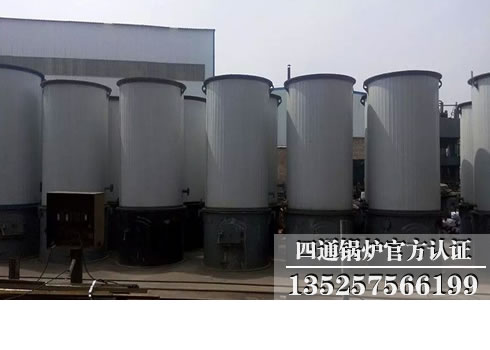

立式燃煤有机热载体炉
- 规格型号：10——120万大卡
- 热效率：80%
- 适用燃料：AII AIII WIII
- 应用范围：化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、木材加工、造纸印刷等
产品简介：有机热载体炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且 不允许火焰直接加热的工艺加热温度
在线咨询设备产品介绍性能优势技术参数实力
产品介绍
性能优势
1、 不同燃料适应性强
燃烧设备与上炉体分开设计，可根据固体燃料的不同性质单独设计炉膛结构；2、 炉排结构多样性本结构炉排有固定及活动两种形式，根据燃料性质可采用人工或机械上料。3、 大直径燃烧室锅炉燃烧室由立式大直径圆盘管组成，盘管结构有串联或并联，燃料燃烧空间足，燃烧完全，热效率高。4、 盘管设计炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低、安全可靠。5、流程设计烟气三回程，介质流经内、外盘管，流速均匀，运行安全、稳定。6、 出力充足 受热面布置合理，面积大、传热效果好，效率高，出力稳定、充足。7、自动控制措施完善 出油温度控制精确，介质温度、压力及超烟温设置多重控制保护，确保运行安全可靠。8、自动控制，锅炉控制器采用西门子/德力西电气元件，性能可靠。技术参数
| 型号数据 | YGL-120MA | YGL-240MA | YGL-350MA | YGL-500MA | YGL-700MA | YGL-1000MA | YGL-1200MA | YGL-1400MA | |
| 额定热功率Kw | 120 | 240 | 350 | 500 | 700 | 1000 | 1200 | 1400 | |
| 热效率% | 80 | ||||||||
| 设计压力Mpa | 0.6 | ||||||||
| 介质最高温度℃ | 320 | ||||||||
| 循环油量m3/h | 12.5 | 20 | 40 | 60 | 80 | 100 | 100 | 100 | |
| 配管连接口径DN | 50 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | |
| 全系统装机容量Kw | 8 | 10 | 18 | 122 | 25 | 35 | 35 | 35 | |
| 燃煤种类 | Ⅱ、Ⅲ类烟煤 | ||||||||
| 燃煤重量Kg/h | 28 | 46 | 60 | 80 | 135 | 165 | 220 | 260 | |
| 外形/尺寸 | 直径mm | 1215 | 1500 | 1700 | 1700 | 1960 | 2050 | 2160 | 2290 |
| 高度mm | 2310 | 2750 | 3060 | 3475 | 3805 | 4415 | 4760 | 5445 | |
| 总重量Kg | 2500 | 3200 | 4800 | 5300 | 5800 | 6200 | 6700 | 7300 | |
