燃煤锅炉1-20吨 DZL卧式燃煤蒸汽锅炉

发布时间: 专题:燃煤锅炉

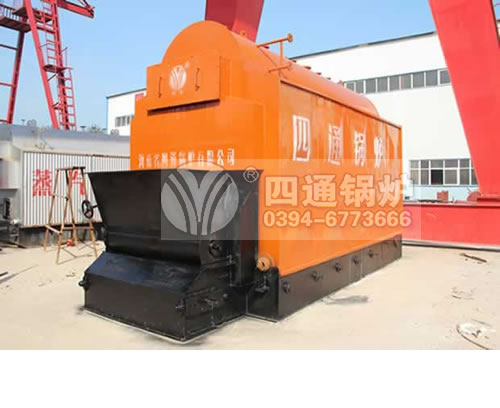

DZL卧式燃煤蒸汽锅炉

  • 规格型号:1——20吨
  • 热效率:81.8%
  • 适用燃料:AII AIII WIII
  • 应用范围:医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆,酒店、制衣等。

产品简介:DZH(L)型燃煤蒸汽锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧方式活动炉排及链条炉排,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。炉膛左右二侧水冷壁为辐射受热面

在线咨询设备

产品介绍性能优势技术参数实力

产品介绍

DZH(L)型燃煤蒸汽锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧方式活动炉排及链条炉排,是一种卧式三回程水火管混合式锅炉,在锅筒内布置一束螺纹烟管。炉膛左右二侧水冷壁为辐射受热面,炉膛两翼为对流受热面.锅炉本体在总体结构上采用上置锅筒,水冷壁管和集箱左右对称布置的形式。锅炉有筒体和前后管板组焊而成。该锅炉内布置有挡火华墙,燃烧效率高。采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气。该系列产品采用科技成果,如:拱型管板、螺纹烟管等,解决了锅壳式锅炉的管板裂纹,水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。

性能优势

1、采用了拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,烟管由两回程改为单回程,解决了管板裂纹的问题。2、采用了螺纹烟管,获得了强化传热效果,提高了锅炉的热效率。3、运行稳定、调整方便、出力足、升压快、环保节能、热效率高等。4、锅炉自身具有除尘作用,使锅炉的烟尘排放达到环保规定的指标。5、该系列锅炉采用拱型管板、两翼烟道、螺纹烟管等,解决了锅壳式锅炉的管板裂纹、锅筒下部鼓包,水冷壁爆管、热效率低、出力不足、煤质性差等问题。

技术参数

DZL系列燃煤链条蒸汽锅炉

项目 型号 DZL1-0.7-AII DZL1-1.0-AII DZL1-1.25-AII DZL2-0.7-AII DZL2-1.0-AII DZL2-1.25-AII DZL4-1.25AII DZL4-1.6-AII DZL4-2.5-AII DZL6-1.25AII DZL6-1.6-AII DZL6-2.5-AII DZL8-1.25AII DZL8-1.6-AII DZL8-2.5-AII DZL10-1.25AII DZL10-1.6-AII DZL10-2.5-AII DZL15-1.25AII DZL15-1.6-AII DZL15-2.5-AII DZL20-1.25AII DZL20-1.6-AII DZL20-2.5-AII
额定蒸发量 (t/h) 1 2 4 6 8 10 15 20
额定蒸汽压力 (MPa) 0.7/1.0/1.25 0.7/1.0/1.25 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5
额定蒸汽温度 (℃) 170/184/194 170/184/194 194/204/226 194/204/226 194/204/226 194/204/226 194/204/226 194/204/226
额定给水温度 (℃) 20 20 20 20 20 20 20 20
受热面积 (㎡) 本体 33 50 100 170 200 250 316 502
省煤器 10.56 27.6 53 87.2 99 175 354 382
炉排有效面积(㎡) 2.3 2.3 4.1 5.85 7.95 10.75 11.2 24.2
燃料种类 II类烟煤 II类烟煤 II类烟煤 II类烟煤 II类烟煤 II类烟煤 II类烟煤 II类烟煤
锅炉燃料消耗量 (Kg/h) 110 200 420 650 900 1200 1800 2300
排烟温度 (℃) 125 125 125 114 114 114 114 114
锅炉热效率 (%) 81.8% 81.8% 81.8% 81.8% 81.8% 81.8% 81.8% 81.8%
最大运输件重量 (T) 17 23 28 39 48 57 76 89
最大运输件尺寸 长*宽*高(mm) 4200×2000×3000 5600×2200×3350 6500×2400×3400 7500×2600×3600 8200×2800×4600 8600×3200×3400 7700×3000×2600 1000×3200×3500 12000×3200×3100 11000×3200×3500 1400×3200×3100
