燃煤锅炉0.7-4.2MWCDZH卧式燃煤热水锅炉

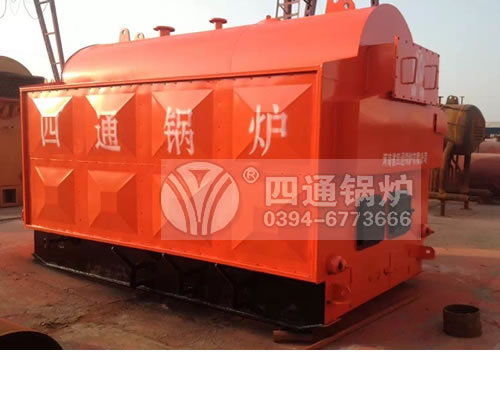

CDZH卧式燃煤热水锅炉

• 规格型号：0.7——4.2MW
• 热效率：81%
• 适用燃料：烟煤、无烟煤
• 应用范围：供暖，集中供热、用热水

产品简介：CDZH型燃煤卧式常压热水锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型块状炉排，配有鼓风机、引风机进行机械通风。燃料

在线咨询设备

产品介绍性能优势技术参数实力

产品介绍

该炉型具有国内水平,与行业内同参数锅炉相比，具有结构紧凑、出力大、升温快、热效率高等特点：

该炉将两侧集箱上的部分上升管拉向炉膛，引入锅筒侧下方辅以锅筒底部隔热整浇成型，组成炉顶受热面，避免了锅筒底部火焰高温辐射，成功解决了锅筒底部“鼓包”缺陷。两翼烟道布置，使烟气通畅地经由两翼烟道后进入前烟箱，有效降低了高温区管板的烟温，防止了管板裂纹和爆管事故的发生。锅筒内采用单回程螺纹烟火管，传热效果好；具有烟管内烟尘自清扫能力，并通过合理的烟速设计，避免了烟管内积灰和磨损。采用强辐射炉拱，根据不同燃料设计炉拱，使前拱与后拱相适应，形成“α”火焰燃烧，易于着火，并提高了燃料的燃烬程度，解决了劣质煤的燃料问题，使煤种适应性更强。炉膛出口烟尘惯性分离，有效降低排烟含尘浓度，并减少了对后部受热面的磨损。炉排底座采用独立风室、两侧进风、曲臂螺杆调风结构，调节灵活，布风均匀；采用推拉式闸板清灰装置，闸板由耐热铸铁精加工面密封，有效防止燃烧变形和炉排漏风；采用大块炉排片，漏煤少，燃烧调整方便，可靠性高。结构紧凑，安装体积比其它型式锅炉小，缩短了安装周期，降低了锅炉房造价。热水锅炉采用分流引射循环技术，受热面回路内介质流速优于标准要求。

性能优势

1、结构紧凑，充分吸收了国内外现在散装、组装锅炉的优点。

2、CDZH为单锅筒纵置式，上部筒体热水空间大，升温快，出力够。管式对流受热，传热系数高，传热效果好。3、炉膛空间大，燃烧工况好，燃烧稳定，吸热充分。4、热水锅炉热效率为83%，高于工业锅炉通用技术条件。5、链条炉排结构，转速合理，保证燃料在炉内有足够的燃烧时间，节约了燃料消耗，降低了运行成本。锅炉烟气尾部布置有省煤器，锅炉余热利用充分。6、给水采用微机控制，自动进水，遥控配风，缺水、超压、超温保护，烟温监测，安全可靠。7、烟尘排放量低，噪音小，能达到环保要求。8、锅炉快装出厂，到使用现场后安装方便快捷。

技术参数

CDZH系列燃煤手烧热水锅炉

规格型号	额定热功率 （MW）	额定工作压力 （MPa）	出水/回水温度 （℃）	锅炉热效率 （%）	炉排面积 （㎡）	设计燃料	受热面积 （㎡）	锅炉自重 （t）	供暖面积 （㎡）	供热水量 （t）	外形尺寸 长×宽×高（mm）
CDZH0.7-85/60-AII	0.7	0	85/60	81%	1.85	烟煤、无烟煤	31	9.5	6000	15	3500×1700×2600
CDZH1.4-85/60-AII	1.4	0	85/60	81%	2.8-3.1	烟煤、无烟煤	69.5	13	12000	30	4100×2200×3200
CDZH2.1-85/60-AII	2.1	0	85/60	81%	3.95	烟煤、无烟煤	92.4	19	18000	45	4600×2200×3300
CDZH2.8-85/60-AII	2.8	0	85/60	81%	4.6	烟煤、无烟煤	119	22.6	24000	60	2800×1700×2500
CDZH3.5-85/60-AII	3.5	0	85/60	81%	5.87	烟煤、无烟煤	124.65	28	30000	75	4800×2400×3400
CDZH4.2-85/60-AII	4.2	0	85/60	81%	7.3	烟煤、无烟煤	136.3	32	36000	90	5400×2400×3500
